    • 商品名称: ALU HE & ALU PLUS HE 硅铸铝全预混冷凝锅炉
    • 商品编号: ALU HE & ALU PLUS HE

    意大利设计制造,全球同步发售

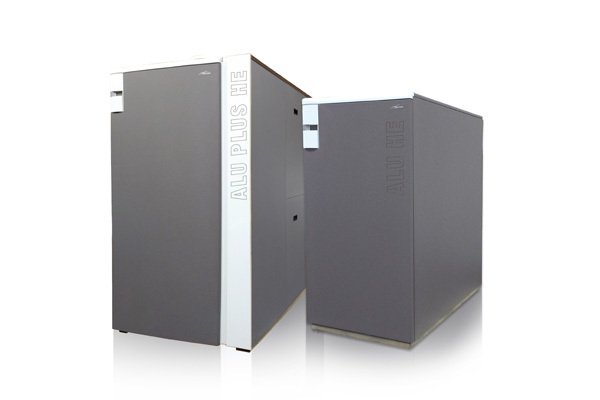

    ALU HE & ALU PLUS HE
    大功率燃气冷凝锅炉



    意大利设计制造,全球同步发售



    多重保护 安全舒适

    • 离子电流探测电极:检查燃烧器表面火焰是否正常

    • 高低电压保护:锅炉不会因电压变动而损坏

    • 水温保护:98°C 安全恒温器,带自动复位功能

    • 烟温保护:传感器实时检测烟温,超温自动停机保护

    • 自动排气阀:避免炉体产生气阻现象

    • 冷凝水水位检测:冷凝水水位过高,锅炉自动停机

    原装进口 品质可靠

    • 整机意大利原装进口,所有部件均在欧洲制造

    • 全铸铝炉体,整机最大运行压力6bar

    • 按锅炉功率配置不同燃烧器,燃烧装置与锅炉高度契合

    • 柱状结构炉片,有效提高换热面积,保证锅炉高效率

    高效节能,环保低氮

    • 排烟温度70°C 以下,最低可达到35°C

    • 高效节能冷凝技术,热效率可达107%以上

    • 全预混低氮燃烧器,锅炉NOx排放低于30mg/Nm3

    • 超宽功率调节比,完美匹配不同时刻的热负荷需求

    安装便利 维护简单

    • 自带工业级万向脚轮,方便移动搬运

    • 整体结构紧凑,10万平米采暖锅炉房占地60平米

    • 重量轻,无需另外加固基础,便于选择安装位置

    • 维护简单,无需特殊工具或人员,简单培训即可维护

    智能控制 工业4.0标准

    • 开机自检功能(水、电、气)

    • 自动防冻功能、水泵防抱死功能

    • 室外温度传感器自校正功能

    • 锅炉故障自诊断功能

    精湛的冷凝技术



    全预混低氮燃烧技术是使用金属纤维表面燃烧器,根据热负荷变化,通过自动调节风机转速与燃气阀进气量,使燃烧所需要的空气和燃气进入燃烧室之前达到理想的比例混合,既控制了空气的输入量,也使烟气尽早进入冷凝阶段,提高效率的同时减少了NOx的产生及污染物的排放,标准工况下NOx可控制在 30mg/Nm3。

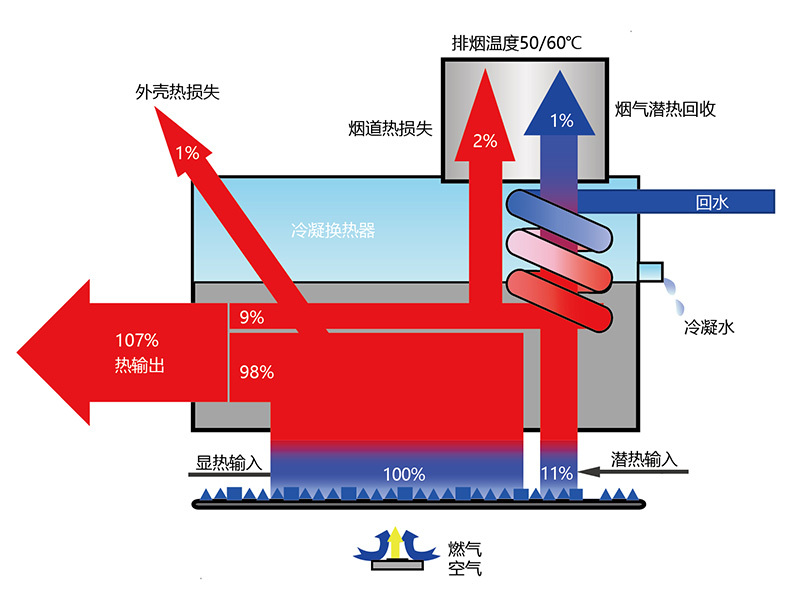

    ALU系列冷凝锅炉通过独特的烟气回收技术将燃烧中产生的高温烟气重新回收,烟气所含的潜热能(11%)二次利用,使锅炉的热效率达到107%以上,排烟温度降至60℃以下。

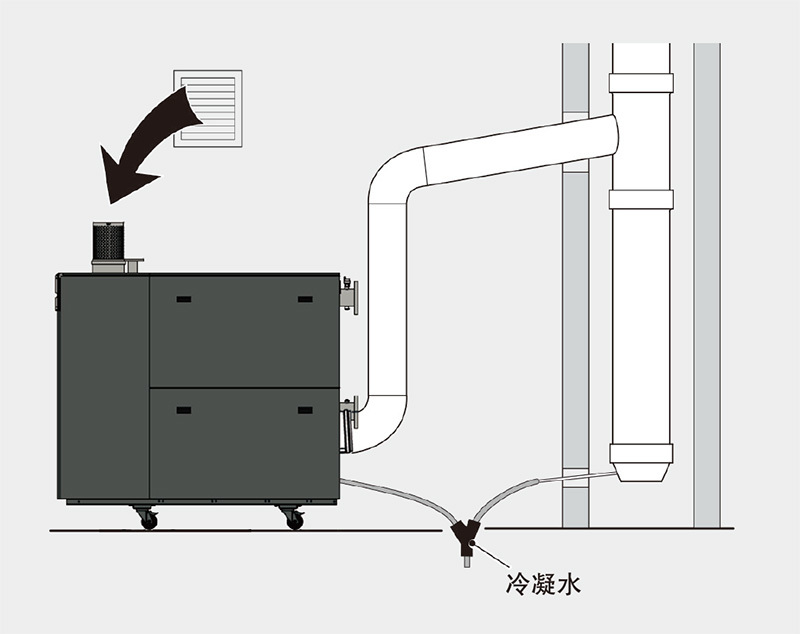

    冷凝水的管理



    锅炉在低温启动时势必产生冷凝水,烟道与锅炉必须使用不同的冷凝水收集装置,热交换器配备有冷凝水收集装置来容纳锅炉工作中产生的冷凝水,冷凝水排放管必须是密闭的(使用虹吸管),尺寸合适,并且不能存在阻塞。冷凝水排放管的安装必须按国家规范要求设计。

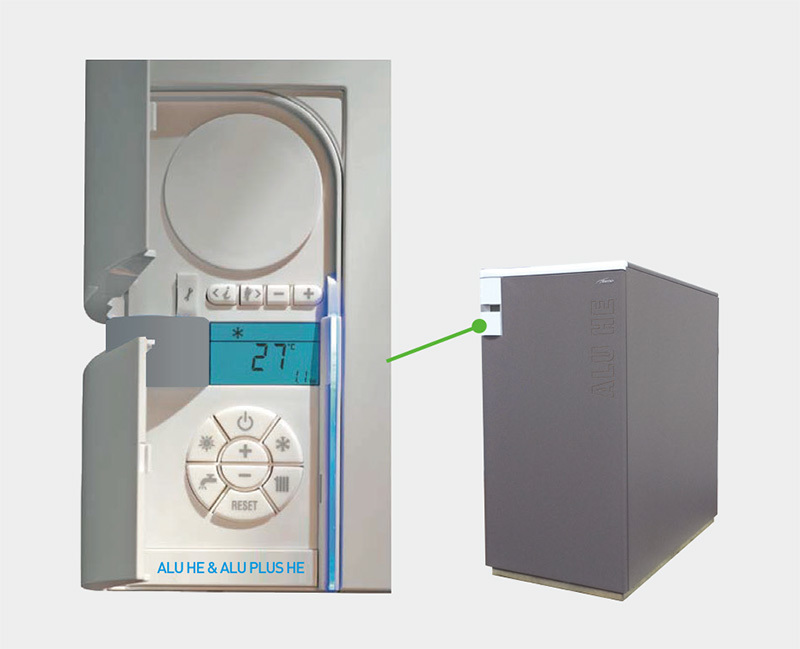

    精确且全面的控制系统



    操作界面人性化设计,简洁易懂

    支持MODBUS总线通讯功能实现智能化远程操控管理

    可以连接到楼宇控制系统

    标配气候补偿功能,可根据室外温度自动调节系统水温

    标配室外温度和锅炉系统水温两级防冻保护功能

    预留定时运行控制器接口,以实现低成本控制需求

    内置生活热水泵、采暖循环泵和三通切换阀控制接口

  • ALU HE

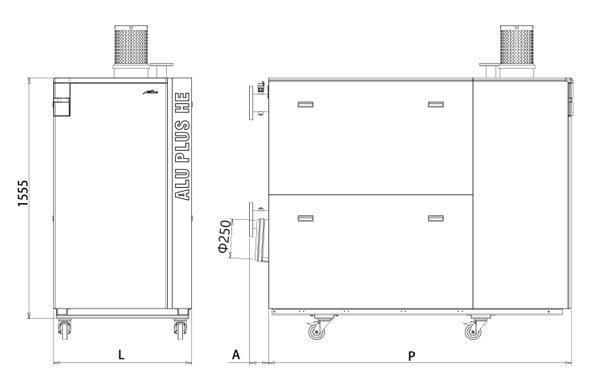

    外形尺寸













    尺寸

    单位

    80

    280

    360

    720

    1100

    L 长度

    mm

    600

    600

    750

    850

    850

    P 纵深

    mm

    838

    1090

    1550

    1550

    1860

    A 供回水管延出距离

    mm

    178

    228

    100

    100

    115

    ALU PLUS HE



    接口规格











    项目

    80

    280

    360

    720

    1100

    供水接口

    DN50

    DN50

    DN100

    DN100

    DN100

    回水接口

    DN50

    DN50

    DN100

    DN100

    DN100

    燃气接口

    Φ1”

    Φ1”

    DN50

    DN50

    DN50

    烟道接口

    Φ160

    Φ200

    Φ250

    Φ250

    Φ250

    大功率冷凝系列  ALU HE & ALU PLUS HE

    型号



    80

    280

    360

    720

    1100

    燃料



    G20(12T)/G31

    G20(12T)

    G20(12T)

    G20(12T)

    G20(12T)

    最大/最小额定输入

    kW

    80/20

    280/62

    360/80

    720/150

    1000/200

    最大/最小额定输出(80-60°C)

    kW

    77,8/19,2

    275,4/60,4

    353/78,4

    705/147,3

    980/196,4

    最大/最小额定输出(50-30°C)

    kW

    83,8/21,6

    295,3/66,0

    378/84,5

    756/158

    1053/211

    最大/最小额定输出有效热效率 (80-60°C)

    %

    97,3/95,9

    98,3/97,4

    98,1/98,0

    97,9/98,2

    98,1/98,2

    最大/最小额定输出有效热效率(50-30°C)

    %

    104,7/108,2

    105,4/106,4

    105,0/105,6

    105,0/105,3

    105,0/105,4

    30%负荷热效率 (40-30°C)

    %

    100,9

    107,1

    107,0

    107,0

    107,0

    50°C停机时热损失

    W

    105

    377

    427

    791

    1208

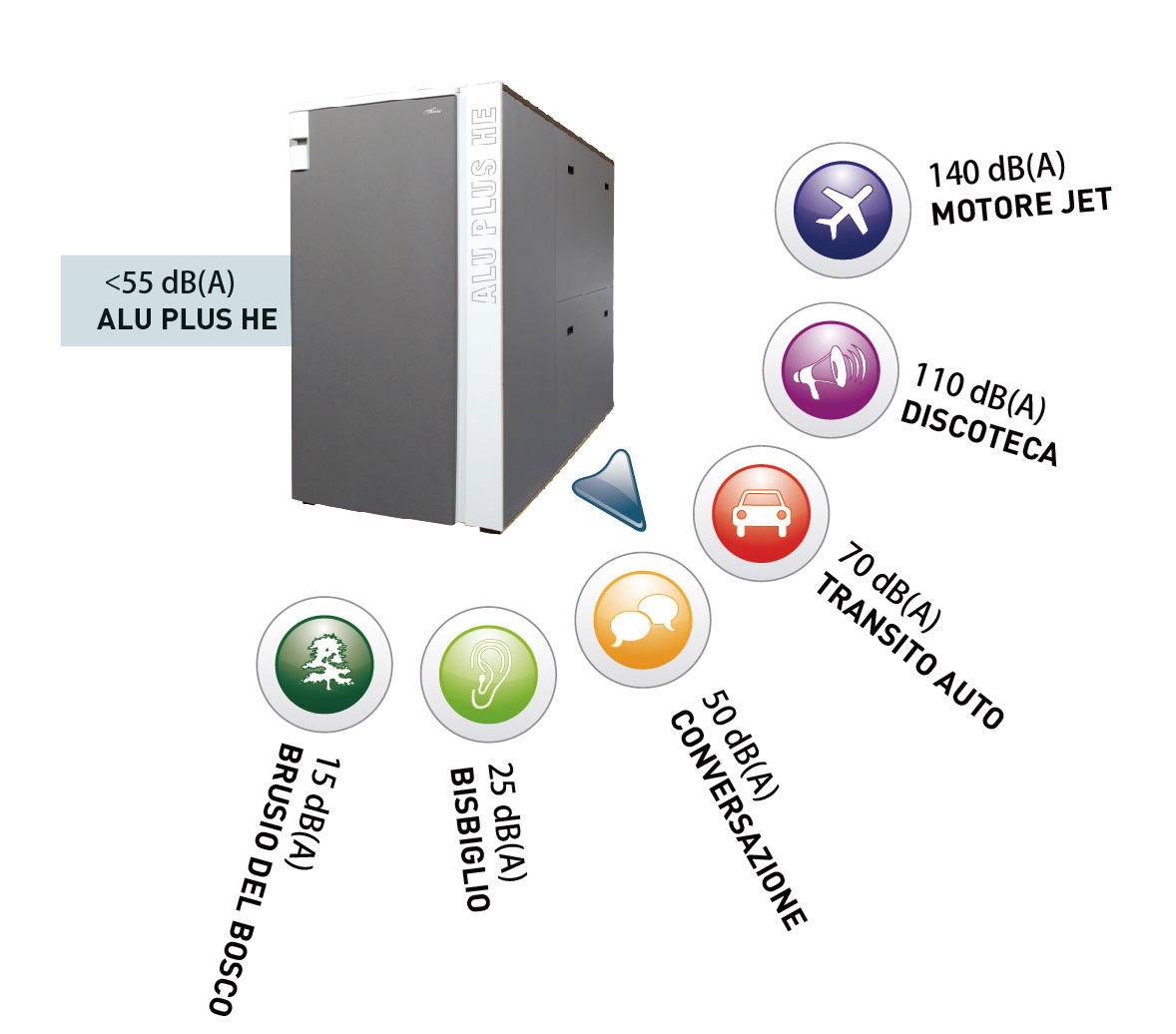

    噪音值

    dB

    50

    53

    50

    53

    55

    电压

    V

    220

    220

    220

    380-3N

    380-3N

    频率

    Hz

    50

    50

    50

    50

    50

    最大/最小电功率

    W

    211/41

    438/165

    532/177

    1965/611

    2134/664

    待机电功率

    W

    6

    6

    10

    15

    20

    电气保护级别

    IP

    X0D

    X0D

    X0D

    X0D

    X0D

    最大/最小烟气温度(80-60°C)

    °C

    62/57

    69,2/61,5

    68,1/55,3

    70,1/58,0

    70,0/59,0

    最大/最小烟气温度(50-30°C)

    °C

    51/32

    49,6/35,9

    53,1/30,7

    50,1/29,7

    52,1/30,7

    NOx 排放

    mg/m³

    <30

    <30

    <30

    <30

    <30

    mg/kw•h

    <25

    <25

    <25

    <25

    <25

    最大/最小燃气耗量(G20)

    m³/h

    8,28/2,08

    29,6/6,55

    38,08/8,46

    76,1/15,8

    105,7/21,1

    燃气压力(G20)

    mbar

    20/37

    20

    20

    20

    20

    kPa

    2/3,7

    2

    2

    2

    2

    最大运行温度(T)

    °C

    85

    85

    85

    85

    85

    温度调节范围

    °C

    20-80

    20-80

    20-80

    20-80

    20-80

    运行压力

    bar

    0,9/6

    0,9/6

    0,9/6

    0,9/6

    0,9/6

    锅炉水容量

    L

    12,5

    28,4

    44

    68

    91

    ∆t Max 供水/回水

    °C

    25

    25

    25

    25

    25

    水流量 ∆t 10℃/20℃(额定)

    m³/h

    6,69/3,34

    23,6/11,8

    30,0/15,0

    62,0/31,0

    94,8/47,4

    锅炉净量

    kg

    140

    245

    450

    580

    680
