    • 商品名称: ATLANTIS HE 冷凝落地锅炉
    • 商品编号: ATLANTIS HE

    落地式全预混冷凝炉,满足高端用户需求

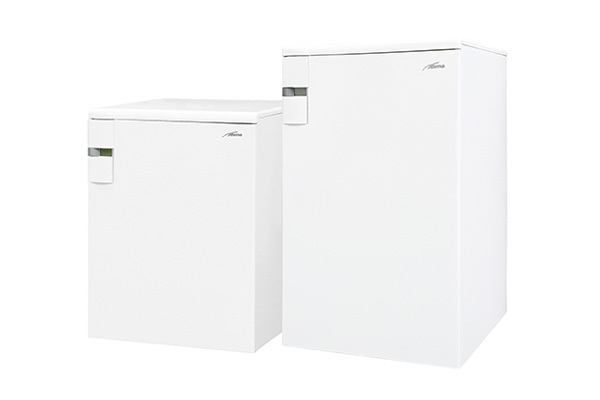

    ATLANTIS HE
    冷凝落地锅炉



    • 意大利原装进口,全球同步发售

    • 落地式全预混冷凝炉,满足高端用户需求

    • 拥有50kW、70kW、100kW多种功率选择

    • 50T、70T内置三通阀,轻松连接大容量热水水箱

    • 不锈钢环形筒状主热交换器、高效、防腐蚀

    • 高效节能的冷凝技术,热效率高达109%

    • 全预混燃烧器,NOX排放低于30mg/Nm3

    • 可与太阳能及热泵系统连接

    • 可支持8台锅炉并联管理

    • 并可实现ModBus协议通讯

    更好的大功率落地冷凝锅炉



    斯密, 作为欧洲历史悠久的锅炉制造商,一直致力于生产高效可靠的供热产品。现在,我们为市场提供一系列符合更加严苛的环保标准的高科技供热产品。

    更强大的扩展功能

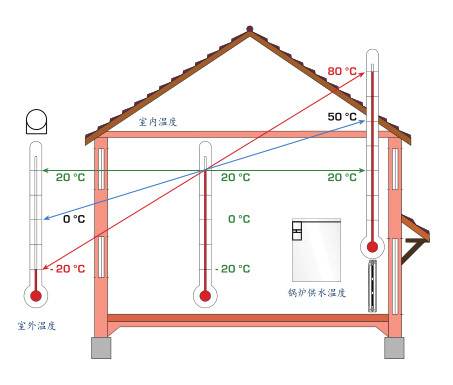

    1、Atlantis HE全系产品标配气候补偿功能,有效降低运行成本。

    2、Atlantis HE全系产品可通过连接两台温控器实现双温区控制。

    3、Atlantis HE全系产品均可通过太阳能组件,管理太阳能系统。

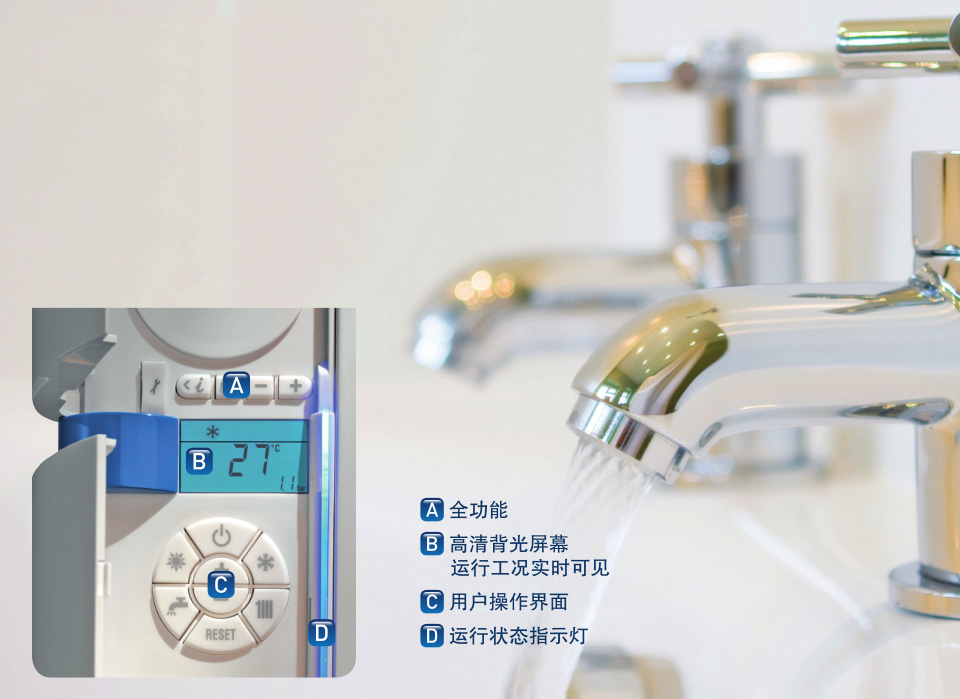

    时尚更实用的操作界面



    ATLANTIS HE系列落地冷凝炉全系拥有简单但强大的操作程序。打开下方操作区,所有功能按键一目了然。上方操作区则为专业人员调试出最匹配您家需求的产品留出空间。

    Atlantis HE 级联管理, ModBus 通讯协议



    Atlantis HE 支持多台并联组合* ,扩展系统功率,适配更大供热需求。 控制系统支持8台Atlantis HE并联管理,分级启动,功率覆盖范围从 9.3kW至91.9 x 8 = 732.2kW。

    同时,基于ModBus通讯协议,单台及并联组合均可与复杂的气候管理系统通讯,实现系统总成。

  • Atlantis HE

    50 - 70 T

    100 R

    采暖系统出水口

    G 1”

    G 1 1/2”

    采暖系统回水口

    G 1”

    G 1 1/2”

    G

    燃气接口

    G 3/4”

    G 3/4”

    RB

    生活热水水箱回水口

    G 1”

    -

    Atlantis HE

    50 - 70 T

    100 R

    MB

    生活热水水箱出水口

    G 1”

    -

    S2

    冷凝水出水口

    ø 25

    ø 25

    CA

    进气口

    ø 80

    ø 80

    CS

    排烟口

    ø 80

    ø 80





    ATLANTIS HE

    型号



    50 T

    70 T

    100 R

    额定输出功率(80-60°C)

    kW

    46.8

    63.4

    91.9

    额定输出功率(50-30°C)

    kW

    51.2

    69.4

    99.8

    额定输入功率

    kW

    48

    65

    94

    最大输出功率

    kW

    9.6

    14

    21.6

    最小输出功率(80-60°C)

    kW

    9.3

    13.6

    21.1

    最小输出功率(50-30°C)

    kW

    10.5

    15.3

    23.6

    有效热效率 (80-60°C)

    %

    97.5

    97.5

    97.8

    有效热效率 (50-30°C)

    %

    106.7

    106.7

    109.1

    30%负荷热效率 (40-30°C)

    %

    107

    108.3

    105.6

    电功率

    W

    243

    276

    312

    电器保护等级

    IP

    X4D

    X4D

    X4D

    采暖温度调节范围

    °C

    20÷80

    20÷80

    20÷80

    锅炉水容量

    l

    2.3

    3.5

    8.2

    最大运行压力

    bar

    3.5

    3.5

    5

    最大运行温度

    °C

    85

    85

    85

    膨胀罐容积及预充压力

    l/bar

    8/1

    8/1

    -

    烟气流量

    g/s

    4.2/21.9

    4.4/22.2

    10.4/45.5

    NOx 排放

    mg/m3

    25.7

    28

    21

    锅炉净重

    kg

    41

    42

    87
