- 商品名称: ATLANTIS HM 亚特兰蒂斯冷凝型燃气落地炉
- 商品编号: 亚特兰蒂斯冷凝型燃气落地炉

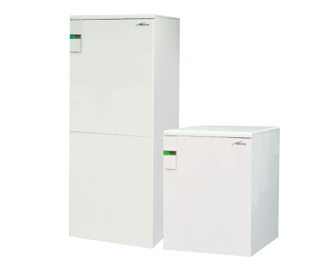

全新高端冷凝落地炉,可选单供暖或内置水箱型
ATLANTIS HM
亚特兰蒂斯冷凝型燃气落地炉全新高端冷凝落地炉,可选单供暖或内置水箱型
• 亚特兰斯顶级豪华型冷凝壁挂炉,荣获欧洲“能效之星”大奖
• 全预混冷凝型燃气壁挂炉,燃烧更充分
• 高效的烟气冷凝余热回收,热效率可达 109%
• 智能控制面板,让您的操作变得轻松简单
• 更宽的功率调节范围,功率调节比可达 1:10
• 超静音运行,营造温馨舒适的家居环境
• 双温区独立控制,满足不同采暖系统的需求
• 内置自动调速水泵,合理控制供回水温差
• “AquaGuard”超净过滤系统,抵御杂质侵害
• 内置标配气候补偿器,可直接实现气候补偿功能
• 超低氮氧化物排放,更加环保节能欧洲 5 星标准
• 内置 110 升大容量不锈钢水箱,大盘管换热器设计

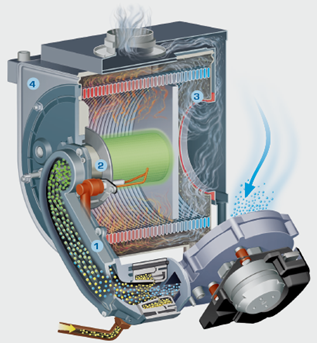

亚特兰斯冷凝系列,质量坚若磐石
A、不锈钢主热交换器
主热交换器由 AISI304 不锈钢制成,对于冷凝水有极高的耐腐蚀性,特制的环形圆筒形状,最大程度地加大换热面积,可有效吸收冷凝过程中释放的热量,提高锅炉热效率。
B、不锈钢燃烧器
不锈钢燃烧器采用独特的圆筒设计,可在燃烧室中心形成低温“微火”状态,有效减少氮氧化物的产生,降低了污染物的排放。
C、全预混式燃烧
根据热负荷变化,通过自动调节风机转速与燃气阀比例调节,使燃烧所需要的空气和燃气进入内部的燃烧器之前达到理想的比例混合,燃气燃烧更加充分,提高燃烧效率。
D、烟气回收,节能环保
传统壁挂炉将燃烧后的高温烟气直接排放到室外,而 ATLANTIS HM 冷凝系列燃气壁挂炉则通过独特的烟气回收技术将燃烧中产生的高温烟气重新回收,烟气所含的潜热能二次利用,使锅炉的热效率大大提高,同时降低了 NOx 和 CO 等燃烧产物的排放,保护环境。

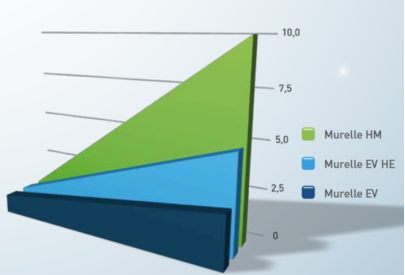

更加宽阔的功率调节比
近年来随着新技术的应用,房屋外立面保温效果的提升,单位面积的采暖热负荷逐渐降低。对于 100m2 的房屋,采暖热负荷仅约为 7.0~9.5kW,并且小户型的流行导致住宅面积的减小,采暖热负荷需求也相应降低。因此,要求壁挂炉既要拥有大流量生活热水所需的大功率,又可以运行在小户型家庭供暖所需的低功率。此时配置宽幅功率调节范围的壁挂炉将显得游刃有余。
亚特兰斯列智能冷凝燃气壁挂炉功率调节范围可达 1:10。更宽的比例调节范围意味着壁挂炉运行将更加平稳可靠,避免了频繁启停造成的磨损加剧和效率损失,节能的同时延长了使用寿命。
专利过滤系统,抵御杂质侵害
作为高端燃气壁挂炉的代表,ATLANTIS HM 标配了获得欧盟专利的“AquaGuard 超净过滤系统”,它可进行三重过滤,有效防止水垢和杂质危害,避免堵塞和结垢。超净过滤器结构紧凑,易于快速清洗和维护,确保锅炉运行安全,延长锅炉使用寿命。同时,ATLANTIS HM 还配有先进的水力自动旁路和全自动调速水泵。
采用多重独特降噪措施,超静音运行
壁挂炉内部结构采用了多重降噪隔音措施,运行时异常安静,整机噪音值低于 36dB。同时该系列壁挂炉还采用新型隔音减震材料,能够有效吸收机械震动产生的噪音。为您带来宁静舒适的睡眠环境。

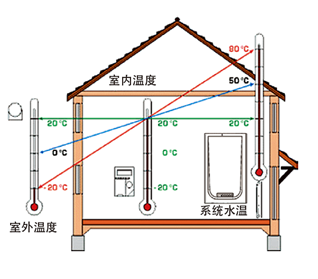

内置智能化气候补偿功能,节能舒适
斯密壁挂炉内置气候补偿功能,根据室外温度传感器采集的室外气温和室内温控器监测的实时室温,随时计算并自动调节最佳的出水温度送往散热系统。气候补偿功能可以降低能耗 15%-20% 以上,而且解决了气温变化造成室内过冷或过热的问题,保证建筑物室内温度的稳定,大大提高了室内舒适度。

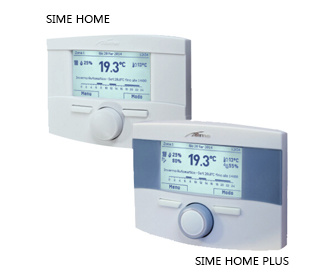

智能远程控制,让舒适生活变得更简单
斯密全系列产品均可以连接有线温控器、无线温控器来实现本地控制或互联网远程接入控制功能。
内置了斯密特有的数据传输模块,通过专业设计的温控器或使用互联网终端 APP 软件即可实现对壁挂炉运行状态、参数设置、故障报警以及室内温度设置等功能的远程操作。同时,斯密互联网数据中心实时采集、整理、分析斯密壁挂炉的运行状态信息,为用户提供更加准确快捷的售后服务,让每一位斯密用户都能够安全地享受到互联网带给我们的便利舒适生活。
-

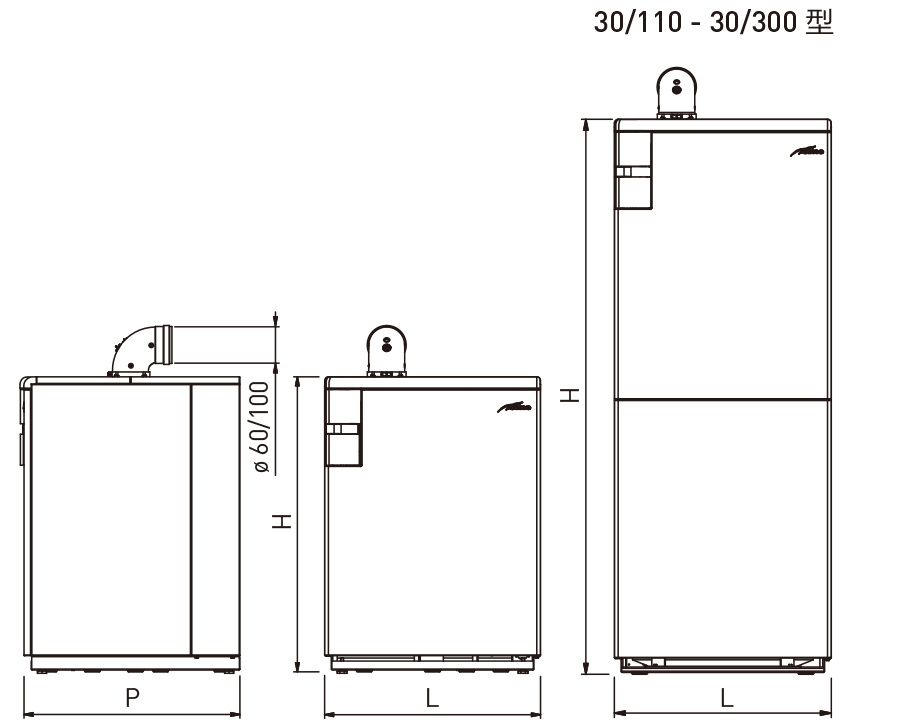

尺寸
30 T - SP
30/50
30/100
30/300
宽度
600
700
600
700
厚度
600
600
600
600
高度
820
820
1535
1726
ATLANTIS HM系列技术参数表
型号
Atlantis HM 110
采暖
额定输入功率
kW
29.5
额定输出功率(80-60℃)
kW
28.8
额定输出功率(50-30℃)
kW
31.4
热效率(80-60℃)
%
97.6
热效率(50-30℃)
%
106.4
热能效(CEE 92/42)标准
★★★★
最高工作温度
℃
85
采暖温度调节范围
℃
20/80
采暖最大工作压力
bar
3
生活热水
额定输入功率
kW
29.5
额定输出功率
kW
28.8
生活热水温度调节范围
℃
30/65
生活热水流量(△T=25℃)
L/min
16.6
生活热水最小流量
L/min
2.2
生活热水最大/最小压力
bar
7.0/0.2
水箱容积
L
110
电气数据
电源电压
V
230
频率
Hz
50
输入电功率
W
90
防水等级
IP
X4D
燃气/烟气
供气压力
mbar
20
最大耗气量
m3/h
3.12
最小耗气量
m3/h
0.31
NOX排放等级
5
其他
采暖膨胀罐容积
L
10.0
生活热水膨胀罐容积
L
4.0
壁挂炉净重
kg
106
尺寸
mm
600*600*1535
