    • 商品名称: FORMAT HE 缤纷经典冷凝型燃气壁挂炉
    • 商品编号: 缤纷经典冷凝型燃气壁挂炉

    经典冷凝型壁挂锅炉,共享舒适生活

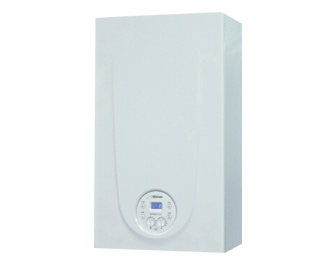

    FORMAT HE
    缤纷经典冷凝型燃气壁挂炉

    经典冷凝型壁挂锅炉,共享舒适生活



    • 2015 年全新上市,意大利原装进口冷凝壁挂炉,全球同步发售

    • 全预混经典冷凝型壁挂锅炉,热效率高达 107%

    • 全系列产品采用生活热水板式换热系统

    • 内部结构紧凑,外观精巧典雅,厚度仅为 25 厘米

    • 外壳采用三片式组合,便于拆装和维护

    • 独立的生活热水温度传感器

    • 锅炉无需使用烟气分析仪进行调试,减少人工干预

    • 可自动匹配天然气或液化石油气气种,无需更换喷嘴

    • 三款型号,密闭燃烧,平衡式烟道,采暖输出功率 21.4~37.5 千瓦

    • 内置智能化气候补偿功能,节能舒适

    FORMAT HE 冷凝系列,质量坚若磐石



    A、不锈钢主热交换器

    主热交换器由 AISI304 不锈钢制成,对于冷凝水有极高的耐腐蚀性,特制的环形圆筒形状,最大程度地加大换热面积,可有效吸收冷凝过程中释放的热量,提高锅炉热效率。

    B、不锈钢燃烧器

    不锈钢燃烧器采用独特的圆筒设计,可在燃烧室中心形成低温“微火”状态,有效减少氮氧化物的产生,降低了污染物的排放。

    C、全预混式燃烧

    根据热负荷变化,通过自动调节风机转速与燃气阀开度比例调节,使燃烧所需要的空气和燃气进入内部的燃烧器之前达到理想的比例混合,燃气燃烧更加充分,提高燃烧效率。

    D、烟气回收,节能环保

    传统壁挂炉将燃烧后的高温烟气直接排放到室外,FORMAT HE 冷凝系列燃气壁挂炉则通过独特的烟气回收技术将燃烧中产生的高温烟气重新回收,烟气所含的潜热能二次利用,使锅炉的热效率大大提高,同时降低了 NOx 和 CO 等燃烧产物的排放,保护环境。

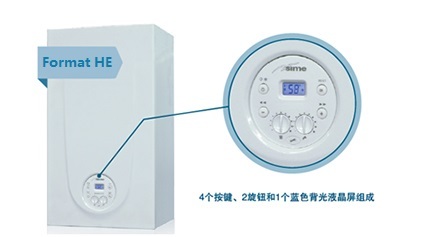

    简约易懂的全功能控制面板,指尖轻触完成操作



    全新升级的控制面板,操作简便,可以很容易地设定壁挂炉运行参数。 LED 显示屏能够显示壁挂炉运行模式、采暖运行状态、生活热水运行状态、采暖系统温度、生活热水出水温度、火焰燃烧等多种运行状态。

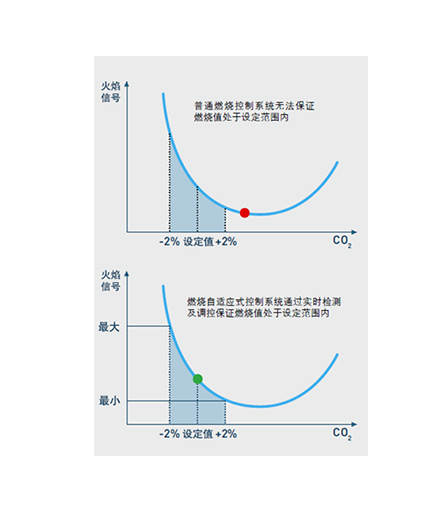

    基于改善燃烧质量的主动燃烧控制技术



    缤纷(FORMAT HE)系列成功引入基于改善燃烧质量的主动燃烧控制技术-燃气自适应燃烧控制系统,解决了因不可控的物理因素造成的燃烧质量下降的难题。该系统是利用浸在火焰中的点火电极作为燃烧控制的传感器,持续向电子控制系统反馈燃烧状态信息,电子控制系统根据采集到的信息通过调节电子燃气阀的开度和风机的转速以得到最佳的燃烧状态。

    升级后的壁挂炉燃烧控制系统,有效地提高了烟气排放质量,确保了效率和安全的前提下使烟气中各成分的排放量控制在环保法规的要求范围内。

    不锈钢主热交换器的烟气余热高效回收,最大限度的提供了壁挂炉的热效率。

    全电子主动燃气阀,不需要机械调节,通过简单地参数设置就可以校准燃气阀。

    冷凝壁挂炉通过参数设置就可以完成液化气/天然气的转换,不需要更换任何部件。

    采用多重独特降噪措施,超静音运行



    壁挂炉内部结构采用了多重降噪隔音措施,运行时异常安静,整机噪音值低于 40dB。同时该系列壁挂炉还采用新型隔音减震材料,能够有效吸收机械震动产生的噪音。为您带来宁静舒适的睡眠环境。

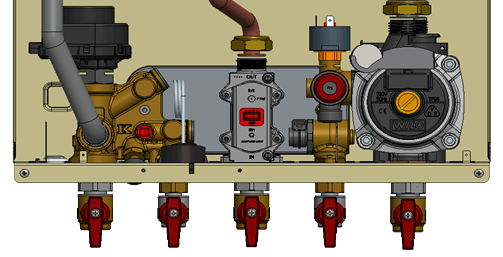

    新产品采用了与意大利帕多瓦大学合作研发的新型 DIN 标准铜制水力套件,集成了生活热水不锈钢板式换热器、静音屏蔽循环水泵、采暖/热水三通转换阀、安全阀、水压开关和自动旁通等部件,紧凑的结构设计和精湛的制造工艺使水力系统的循环阻力降低了 20%,同时有效减少了运行震动和噪音。

    内置智能化气候补偿功能,节能舒适



    斯密壁挂炉内置气候补偿功能,根据室外温度传感器采集的室外气温和室内温控器监测的实时室温,随时计算并自动调节最佳的出水温度送往散热系统。气候补偿功能可以降低能耗 15%-20% 以上,而且解决了气温变化造成室内过冷或过热的问题,保证建筑物室内温度的稳定,大大提高了室内舒适度。

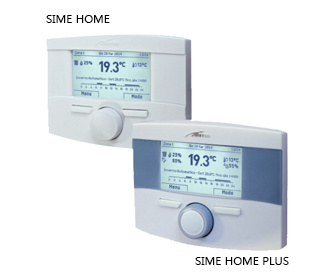

    智能远程控制,让舒适生活变得更简单



    斯密全系列产品均可以连接有线温控器、无线温控器来实现本地控制或互联网远程接入控制功能。

    内置了斯密特有的数据传输模块,通过专业设计的温控器或使用互联网终端 APP 软件即可实现对壁挂炉运行状态、参数设置、故障报警以及室内温度设置等功能的远程操作。同时,斯密互联网数据中心实时采集、整理、分析斯密壁挂炉的运行状态信息,为用户提供更加准确快捷的售后服务,让每一位斯密用户都能够安全地享受到互联网带给我们的便利舒适生活。

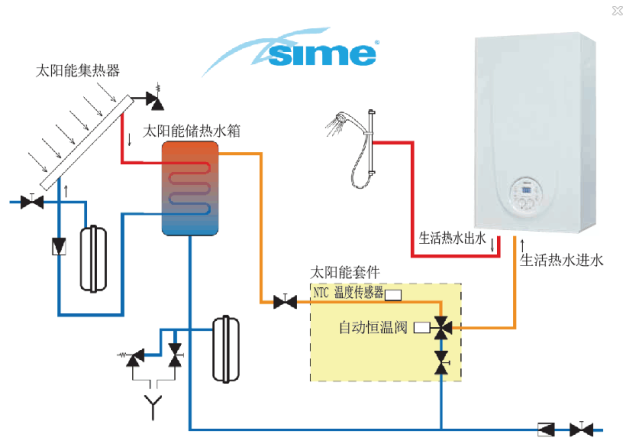

    来自太阳的免费清洁能源



    随着供热理念日渐普及,人们对能源的需求量剧增,而常规能源又日渐枯竭,太阳能做为一种最容易与传统供热系统连接的可再生能源,其在供热系统中扮演的角色将越来越重要。

    斯密一直致力于太阳能的开发和利用,严控大气污染,创造绿色节能家居环境。在环境污染越来越严重的今天,节约常规能源,合理利用清洁能源更是显得极其宝贵。

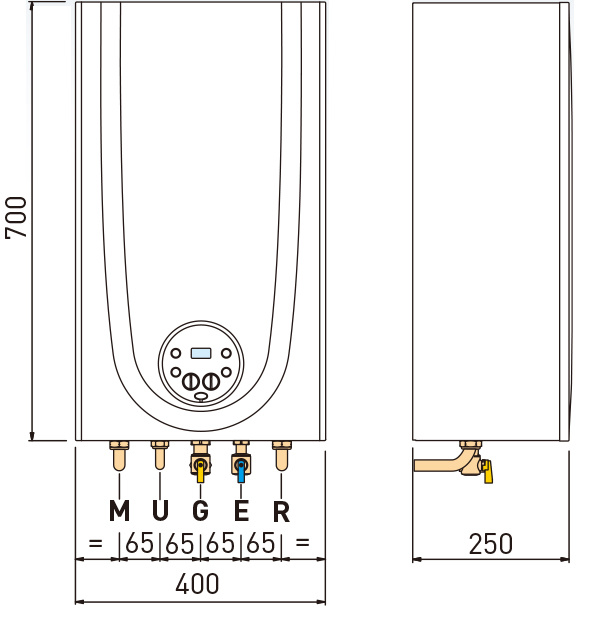

  • 管路连接

    R 供暖回水口

    3/4"

    E 自来水接口

    1/2"

    M 供暖出水口

    3/4"

    U 生活热水出水口

    1/2"

    G 燃气接口

    3/4"







    Format HE系列技术参数表

    型号

    Format HE 25

    Format HE 30

    Format HE 40

    采暖

    额定输入功率

    kW

    20.0

    24.0

    35.0

    额定输出功率(80-60℃)

    kW

    19.7

    23.6

    34.5

    额定输出功率(50-30℃)

    kW

    21.4

    25.7

    37.5

    热效率(80-60℃)

    %

    98.5

    98.3

    98.6

    热效率(50-30℃)

    %

    107.0

    107.1

    107.1

    热能效(CEE 92/42)标准



    ★★★★

    ★★★★

    ★★★★

    最高工作温度

    85

    85

    85

    采暖温度调节范围

    20/80

    20/80

    20/80

    采暖最大工作压力

    bar

    3

    3

    3

    膨胀罐容积

    L

    9.0

    9.0

    10.0



    生活热水

    额定输入功率

    kW

    20.0

    24.0

    35.0

    额定输出功率

    kW

    19.7

    23.6

    34.5

    生活热水温度调节范围

    10/60

    10/60

    10/60

    生活热水流量(△T=25℃)

    L/min

    13.6

    16.1

    22.9

    生活热水最小流量

    L/min

    2.2

    2.2

    2.2

    生活热水最大/最小压力

    bar

    7.0/0.5

    7.0/0.5

    7.0/0.5



    电气数据

    电源电压

    V

    230

    230

    230

    频率

    Hz

    50

    50

    50

    输入电功率

    W

    105

    114

    135

    防水等级

    IP

    X5D

    X5D

    X5D



    燃气/烟气

    供气压力

    mbar

    20

    20

    20

    最大耗气量

    m3/h

    2.53

    2.96

    4.23

    最小耗气量

    m3/h

    0.42

    0.5

    0.74

    NOX排放等级



    5

    5

    5



    其他

    重量

    kg

    28.5

    28.5

    32.5

    尺寸

    mm

    400*250*700

    400*250*700

    400*300*700
